ВСЁ О Secure Digital Memory Card (SD)

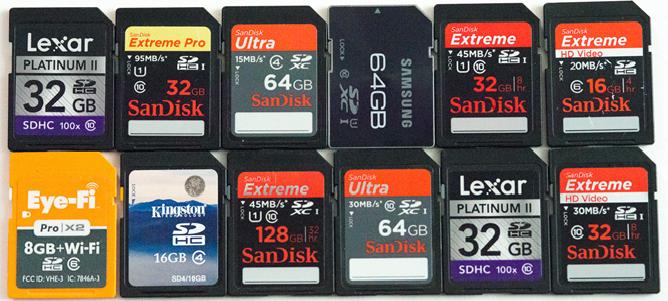

Secure Digital Memory Card (SD) карта
Card (SD) - формат карт памяти (флеш-память), разработанный для использования в основном в портативных устройствах. На сегодняшний день SDcard широко используется в цифровых фотоаппаратах и видеокамерах, мобильных телефонах, КПК, коммуникаторах и смартфонах, электронных книгах, GPS-навигаторах и в некоторых игровых приставках. Мы предлагаем SDкарты объёмом от 4гб до 256GB.
SDcard - SD

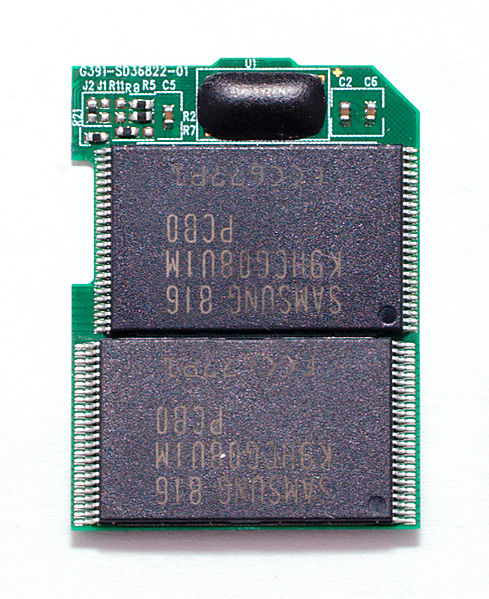

Устройство SD-карты: U1 — контроллер, две микросхемы снизу память. Контактные площадки расположены с обратной стороны платы.
О формате Secure Digital Memory Card (SD)
Формат (SD) был разработан в 1999 году фирмами Panasonic, SanDisk и Toshiba на основе MMC-карты. В 2000 году на CES компаниями Matsushita, SanDisk и Toshiba было объявлено о создании SD Card Association.
Микроконтроллер Secure Digital Memory Card (SD)
Карта размером 24х32х2,1 мм снабжена собственным контроллером и специальной областью, способной, в отличие от MMC, записывать информацию таким образом, чтобы неавторизованное чтение информации было невозможно, в соответствии с требованиями «Secure Digital Music Initiative». Этот факт был отражён в названии стандарта («Secure Digital»). Для записи в защищённую область используется специальный протокол записи, недоступный для обычных пользователей. При этом карта также может быть защищена паролем, без которого доступ к записанной информации невозможен; восстановить работоспособность карты можно только её полным переформатированием с потерей записанной информации.
Карты памяти формата Secure Digital Memory Card (SD) снабжены механическим переключателем защиты от записи. В положении «lock» невозможны запись информации, и, соответственно, удаление файлов и форматирование карты, что позволяет избежать случайной потери информации. Однако следует учитывать, что собственно защита от записи осуществляется не самой картой, а устройством, использующим карту, и может оказаться в нём не реализованной, либо намеренно отсутствовать. Например, автозагрузка резидентной программы CHDK для фотоаппаратов Canon работает, только когда карта защищена от записи. В большинстве случаев SD можно заменить MMC-картой. Обратная замена обычно невозможна: SD толще и может просто не войти в слот для MMC.

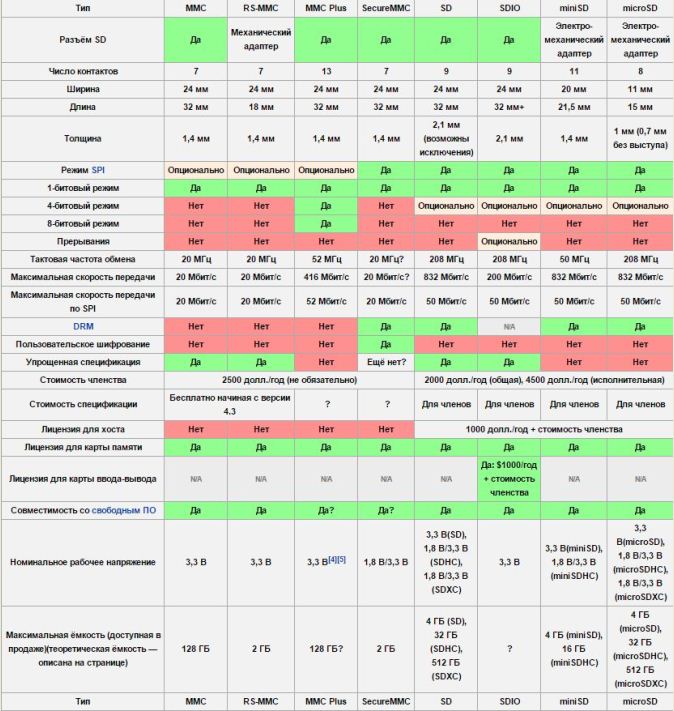

Сравнение технических особенностей и характеристик Micro, MMC и SD вариантов карт.

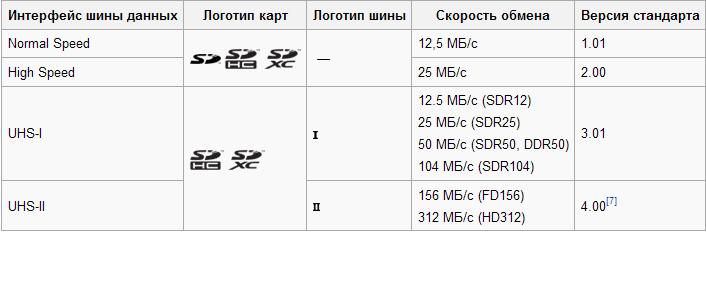

Шина UHS
UHS (Ultra High Speed) bus - высокоскоростной протокол обмена данными, введённый в версиях стандарта 3 и 4. Спецификация требует обратной совместимости карт и контроллеров UHS с более ранними интерфейсами на Normal Speed и High Speed.
Система передачи данных - SD
Карты могут поддерживать различные сочетания следующих типов шин и режимов передачи. Режим шины SPI и однобитовый режим шин SD является обязательным для всех типов карт, как описано в следующем разделе. Нумерация выводов для всех размеров карт SD и хост-устройств является одинаковой.
Режим шины SPI: Serial Peripheral Interface в основном используется в микроконтроллерах. Этот тип шины поддерживает только 3,3-вольтовой интерфейс. Это единственный тип шины, которые не требуют лицензии на хост. Однобитовый режим шины SD: Отдельная шина для команды и каналов передачи данных. Четырёхбитовый режим шины SD: Использует дополнительные контакты, переназначены некоторые контакты. Для карт UHS-I и UHS-II требуется именно этот режим. Физический интерфейс включает в себя 9 контактов, за исключением того, что для карт miniSD добавлено два несвязанных контакта в центре и microSD карты не использует один из двух Общих контактов.

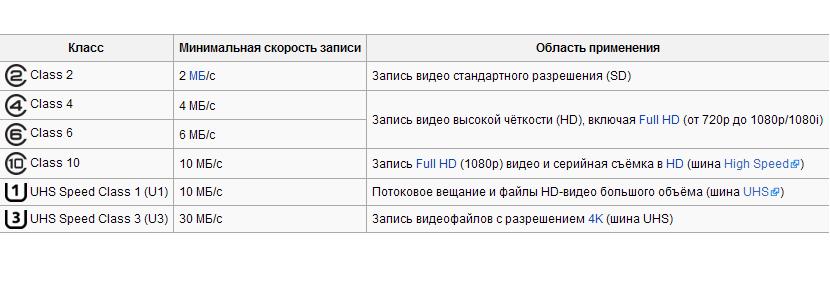

Скоростные классы карт SD (MicroSD, Secure Digital Memory Card (SD)
Файловые системы Стандартной для карт SD, SDHC и SDXC является файловая система FAT (до 2 ГБ включительно — FAT16, до 32 ГБ включительно — FAT32, более 32 ГБ - exFAT); многие производители поставляют их предварительно отформатированными. Однако, как и любое запоминающее устройство с произвольным доступом, карты Secure Digital при помощи соответствующего программного обеспечения можно отформатировать любым желаемым способом — например, аналогично жёсткому диску с использованием таблицы разделов. Следует помнить, что применение в карточках системы NTFS со стандартными настройками является нежелательным, поскольку она является журналируемой (с опросами), а количество циклов перезаписи для карт — ограничено. Режим ведения журнала опросов для разделов NTFS можно отключить, чтобы уменьшить износ памяти.
Следует учитывать, что поддержка той или иной файловой системы зависит от ОС или микропрограммы использующего карту устройства; так, некоторые устройства поддерживают исключительно FAT16, вследствие чего имеют ограничение на максимальный объём используемой карты — 2 ГБ.
SD карты навигационных систем могут иметь свои форматы.
Интерфейс UHS-I определён в техническом описании версии 3.01. Скорость обмена данными по интерфейсу — 50 МБ/с или 104 МБ/c. Используются стандартные контакты, однако назначение некоторых контактов переопределено для реализации 4-битового обмена данными.
Интерфейс UHS-II определён в техническом описании версии 4.00. Скорость обмена -156 МБ/с или 312МБ/c. Карты этого стандарта содержат два ряда контактов - 17 для обычной карты и 16 для microSD; используется 4-битовый режим обмена. В 2013 году компании Panasonic, PNY и Toshiba представили свою первую продукцию с применением данной технологии.
Существуют четыре поколения карт памяти данного формата, различающиеся возможным объёмом данных (совместимы сверху вниз):
СКОРОСТЬ ПЕРЕДАЧИ ДАННЫХ
SD 1.0 — от 8 МБ до 2 ГБ; SD 1.1 — до 4 ГБ; SDHC — до 32 ГБ; SDXC — до 2 ТБ.
Карта SD, размером 24?32?2,1 мм снабжена собственным контроллером и специальной областью, способной, в отличие от MMC, записывать информацию таким образом, чтобы неавторизованное чтение информации было невозможно, в соответствии с требованиями «Secure Digital Music Initiative». Этот факт был отражён в названии стандарта («Secure Digital»). Для записи в защищённую область используется специальный протокол записи, недоступный для обычных пользователей. При этом карта также может быть защищена паролем, без которого доступ к записанной информации невозможен; восстановить работоспособность карты можно только её полным переформатированием с потерей
записанной информации. Карты формата Secure Digital снабжены механическим переключателем защиты от записи. В положении «lock» невозможны запись информации,
и, соответственно, удаление файлов и форматирование карты, что позволяет избежать случайной потери информации. Однако следует учитывать, что собственно защита от записи осуществляется не самой картой, а устройством, использующим карту, и может оказаться в нём не реализованной, либо намеренно отсутствовать. Например, автозагрузка резидентной программы CHDK для фотоаппаратов Canon работает, только когда карта
защищена от записи. В большинстве случаев SD можно заменить MMC-картой. Обратная замена обычно невозможна: SD толще и может просто не войти в слот для MMC.
