Маршрутизатор Mikrotik RBcAP2n

Обзор Mikrotik cAP-2n RBcAP2n

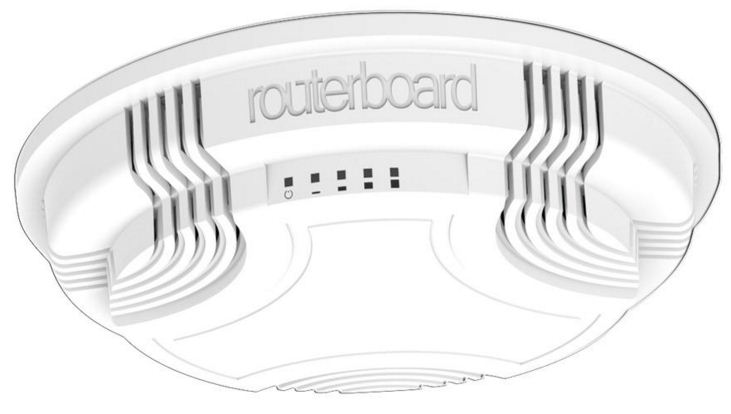

Управляемая точка доступа Mikrotik RouterBOARD cAP-2n (код продукта - RBcAP2n) - это компактный потолочный WiFi маршрутизатор для организации беспроводной 2,4 ГГц сети внутри помещения. Устройство поддерживает стандарты 802.11b/g/n. Для подключения к проводной сети в Mikrotik cAP-2n установлен 1 Fast Ethernet порт. Устройство Mikrotik cAP-2n RBcAP2n обеспечивает простое и стабильное предоставление доступа к интернету пользователям с помощью ноутбуков, смартфонов, планшетов и т.д.

Рассмотрим RBcAP2n более детально.

Точка доступа Mikrotik cAP-2n RBcAP2n поставляется в фирменной упаковке, все элементы комплектации плотно упакованы в специальных нишах, что надёжно защищает устройство при транспортировке.

Фирменная коробка Mikrotik для RouterBOARD cAP-2n  Mikrotik RouterBOARD cAP-2n надёжно упакован в коробке

Внешне RouterBOARD cAP-2n напоминает обычные современные потолочные плафоны, которые используются в офисных и общественных помещениях, и это его большое преимущество, по сравнению с многими аналогичными моделями. В комплекте есть всё, чтобы быстро установить и закрепить точку доступа: крепление на стену/потолок: потолочный монтажный цоколь, крепление для установки, набор дюбелей и шурупов.

Комплектация Mikrotik RouterBOARD cAP-2n

Для подключения устройства используется Fast Ethernet интерфейс, который расположен на задней части точки. Это позволяет невидимо подвести и спрятать "витую пару".

Питание на устройство (12-56 V DC) подаётся по технологии POE 802.3af/at, что позволяет устанавливать точку доступа вдали от источников питания. Если устройство, к которому подключается RB cAP2n не поддерживает эту технологию, то в комплекте идёт блок питания 24 В, 0.38 A и POE-инжектор.

Mikrotik cAP-2n. Вид сзади.

Задняя крышка держится на защёлках. Давайте посмотрим что под ней...

Вид Mikrotik cAP-2n при снятой задней крышки.

Под ней находится плата, которая легко снимается...

Плата Mikrotik cAP-2n.  Плата Mikrotik cAP-2n. Вид сбоку.

Мозгом RouterBOARD cAP-2n есть сетевой бюджетный процессор Atheros AR9331-AL1A с тактовой частотой 400 МГц, и для его комфортной работы в устройство установлено 64 МБ оперативной памяти. Для более качественного покрытия зоны Wi-Fi Mikrotik RBcAP2n имеет две встроенные PIF антенны с максимальным коэффициентом усиления 2 dbi, которые работают по технологии MIMO 1х1 (до 150Мбит в режиме "n").

Мозгом RouterBOARD cAP-2n есть сетевой бюджетный процессор Atheros AR9331-AL1A

В устройстве установлена операционная система RouterOS с 4 уровнем лицензии, которая позволяет использовать устройство как в режиме точки доступа, так и в режиме клиентского оборудования. Компания Микротик рекомендует устанавливать в устройстве Mikrotik cAP-2n RBcAP2n  версию прошивки 6.22 или старше, в которой появилась вторая версия дополнительного пакета CAPsMAN (Controlled Access Point system Manager – управляемый менеджер точки доступа). Это позволяет организовать управляемую сеть с возможностью централизованной обработки данных, контроля доступа к сети. В этом режиме сеть состоит из управляемых точек доступа (cAP), которые обеспечивают беспроводную связь, и sMAN устройства (system Manager), которое и осуществляет управление, конфигурирование точек доступа.

Примечание: Первая версия CAPsMAN работает во всех устройствах, в которых установлена RouterOS версии 6.11 и выше. CAPsMAN версии 2 - в RouterOS версии 6.22rc7 и выше.

Для контроля работы устройства есть ряд индикаторов, которые можно настроить под свои нужды прямо из Winbox.

Индикаторы Mikrotik cAP-2n

Мы рекомендуем Mikrotik cAP-2n (RBcAP2n) купить для организации беспроводных сетей в больших офисах, аэропортах, библиотеках, общежитиях, учебных заведениях, кафе и т.д. По сравнению с Unifi UAP, эта точка доступа имеет лучше соотношение по критерию "цена - качество".

"Основные характеристики" Mikrotik cAP-2n RBcAP2n

Производитель MikroTik

Серия RouterBOARD

Модель RBcAP2n

Тип оборудования Точка доступа

Корпус Пластик

Цвета, использованные в оформлении Белый

Кнопки Reset

Размеры (ширина x высота x глубина) 185 x 31 x 185 мм

"Комплект поставки и опции" Mikrotik cAP-2n RBcAP2n

Комплект поставки Блок питания, Крепеж к штанге|комплект №1|комплект №2|комплект №3

ПО в комплекте RouterOS, уровень лицензии 4

"Особенности корпуса" Mikrotik cAP-2n RBcAP2n

Индикаторы Power, Signal

"Конфигурация" Mikrotik cAP-2n RBcAP2n

Процессор Atheros AR9331-AL1A 400 МГц (1 ядро)

Память 64 Мб DDR

"Коммуникации" Mikrotik cAP-2n RBcAP2n

Стандарты Wi-Fi IEEE 802.11n, IEEE 802.11g, IEEE 802.11b

"Интерфейс, разъемы и выходы" Mikrotik cAP-2n RBcAP2n

Управление Веб-интерфейс, SNMP (Simple Network Management Protocol), SSH (Secure SHell), Telnet

Порты Fast Ethernet 1 порт 10/100 Мбит/сек

"Безопасность" Mikrotik cAP-2n RBcAP2n

Брандмауэр (Firewall) NAT (Network Address Translation), Оповещение об атаке по e-mail, Родительский контроль, Фильтрация по IP, Фильтрация по номеру порта

Access Control List Поддерживается

Схемы обеспечения безопасности передачи данных WPA2; WPA

"Питание" Mikrotik cAP-2n RBcAP2n

Питание От электросети, PoE (Power over Ethernet)

PoE Поддерживается в соответствии с Passive PoE (7-30 В на входе)

Блок питания Внешний, в комплекте|блок питания

Потребление энергии 2 Вт

"Сетевые характеристики" Mikrotik cAP-2n RBcAP2n

Соответствие стандартам 802.1p (QoS), 802.1Q (VLAN)

Защищенные VPN-протоколы PPTP, PPPoE, L2TP, IPSec

QoS Поддерживается, IEEE 802.1p

Поддержка WMM (Wi-Fi Multimedia) Поддерживается

VLAN Поддерживается, IEEE 802.1Q

Кластеризация точек доступа Возможна, поддержка Wireless client roaming

DHCP-сервер Поддерживается

"Потребительские свойства" Mikrotik cAP-2n RBcAP2n

Крепление к стене Нет, крепеж к штанге в комплекте

"Беспроводной сигнал и приемопередатчики"

Мощность передатчика (802.11g) 17 dBm

Мощность передатчика (802.11n) 11 dBm

Поддержка MIMO Есть

Режимы, беспроводные сети Bridge - Point to Point, Point to Multi-Point, AP

Частота беспроводной связи 2.4 ГГц

Чувствительность приемника (802.11g) -88 dBm

Чувствительность приемника (802.11n) -73 dBm

Усиление антенны 2 dBi

HPBW 60° по горизонтали, 60° по вертикали

"Прочие характеристики" Mikrotik cAP-2n RBcAP2n

Рабочая температура -30 ~ 80 °C
